# Raspberry PiとMCP3208でAD変換：SPI接続とPythonソースコード解説

この記事では、Raspberry PiとMCP3208を使用してアナログ・デジタル（AD）変換を行う方法を紹介します。MCP3208は、8チャンネルのA/D変換ICで、8chのアナログ入力をデジタル信号に変換することができます。この技術は、温度センサーなどのアナログセンサーからの信号を正確に測定するために使用できます。また、IoTデバイスの一部としても使用できるため、実世界のデータを収集して解析することができます。

Raspberry PiとMCP3208を接続するには、SPIコミュニケーションを利用します。SPIは、シリアル・パラレル・インターフェイスの略で、デバイス間のデータ転送を可能にします。この記事では、SPI接続の方法と、Pythonを使用してMCP3208を制御する方法を解説します。

この記事を読むことで、Raspberry PiとMCP3208を使用してAD変換を行う方法を理解し、自らのプロジェクトに応用することができます。

MCP3208の概要と特徴

MCP3208は、Microchip Technology社が開発した8チャンネルのA/D変換ICです。# アナログ信号をデジタル信号に変換することができ、各チャンネルは10ビットの解像度を持ちます。MCP3208は、SPIコミュニケーションを利用してマイクロコントローラやシングルボードコンピュータと接続することができます。

MCP3208の特徴としては、8チャンネルのアナログ入力を1つのICで処理できること、低消費電力、そして小型パッケージであることが挙げられます。また、MCP3208は、-40°Cから+125°Cの広い温度範囲で動作することができます。

MCP3208は、温度センサー、圧力センサー、振動センサーなどのアナログセンサーからの信号をデジタル信号に変換するために使用できます。また、IoTデバイスの一部としても使用できるため、実世界のデータを収集して解析することができます。

Raspberry PiとMCP3208の接続方法

Raspberry PiとMCP3208を接続するには、SPIコミュニケーションを利用します。MCP3208は、8チャンネルのA/D変換ICで、8chのアナログ入力をデジタル信号に変換することができます。Raspberry PiのSPIピンをMCP3208の対応するピンに接続する必要があります。

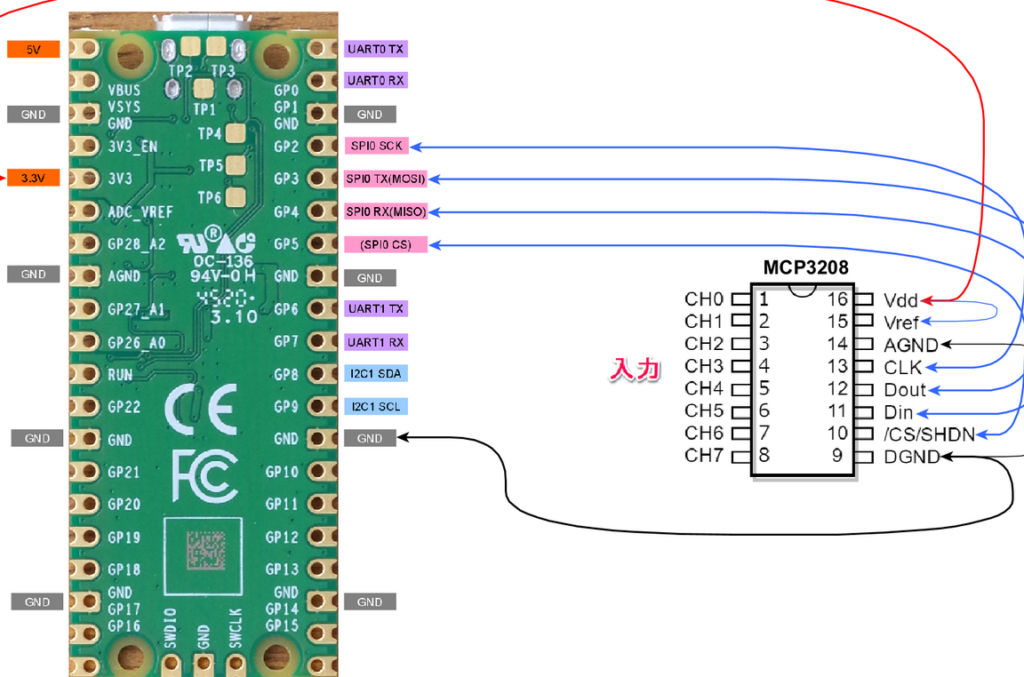

MCP3208のVDDピンとVSSピンをそれぞれRaspberry Piの3.3VピンとGNDピンに接続します。MCP3208のCLKピン、MISOピン、MOSIピン、CSピンをRaspberry PiのSPIピンに接続します。具体的には、Raspberry PiのSPI0のCLKピンをMCP3208のCLKピンに、MISOピンをMCP3208のMISOピンに、MOSIピンをMCP3208のMOSIピンに、CSピンをMCP3208のCSピンに接続します。

この接続方法により、Raspberry PiはMCP3208をSPIコミュニケーションで制御し、アナログ入力をデジタル信号に変換することができます。次のセクションでは、Pythonソースコードを使用してMCP3208を制御する方法を解説します。

SPIコミュニケーションの設定

SPIコミュニケーションを使用してRaspberry PiとMCP3208を接続するには、まずRaspberry PiのSPI機能を有効にする必要があります。Raspberry Piの設定画面でSPIを有効にし、次にSPIデバイスを使用するためのライブラリをインストールします。

その後、MCP3208とRaspberry Piを接続します。MCP3208のVDDピンをRaspberry Piの3.3Vピンに接続し、VSSピンをGNDピンに接続します。MCP3208のCLKピンをRaspberry PiのSCLKピンに接続し、MISOピンをMISOピンに接続します。MCP3208のMOSIピンをRaspberry PiのMOSIピンに接続し、CSピンをRaspberry PiのCE0ピンに接続します。

これらの接続が完了したら、Pythonのspidevライブラリを使用してMCP3208を制御することができます。spidevライブラリは、SPIデバイスを操作するための関数を提供します。次の段落では、MCP3208を使用してAD変換を行うためのPythonソースコードについて解説します。

Pythonソースコードの解説

Pythonソースコードの解説

MCP3208を制御するPythonソースコードは、spidevライブラリを使用してSPIコミュニケーションを実現します。まず、spidevライブラリをインポートし、SPIデバイスをオープンします。次に、MCP3208のレジスタにアクセスするために、SPIコマンドを送信します。

SPIコマンドは、MCP3208のデータシートに記載されているフォーマットに従って作成します。例えば、チャンネル0のアナログ入力を読み取るには、コマンドバイトの最初のビットを1に設定し、次の3ビットにチャンネル番号を設定します。次に、SPIデバイスからデータを読み取り、AD変換の結果を取得します。

ソースコードでは、AD変換の結果を0から1023の範囲の数字で表し、アナログ入力の電圧を表します。例えば、温度センサーからの信号を読み取る場合、AD変換の結果を使用して温度を計算できます。このように、MCP3208とRaspberry Piを使用して、さまざまなアナログセンサーからの信号を正確に測定することができます。

AD変換の結果と解釈

# AD変換の結果は、0から1023の範囲の数字で表され、アナログ入力の電圧を表します。この数字は、MCP3208がアナログ入力をデジタル信号に変換した結果であり、入力電圧の大きさに比例します。例えば、入力電圧が0Vの場合、AD変換の結果は0になり、入力電圧がVref（基準電圧）の場合、AD変換の結果は1023になります。

AD変換の結果を解釈するには、基準電圧Vrefの値を知る必要があります。MCP3208では、Vrefは外部から入力することができます。例えば、Vrefを3.3Vに設定した場合、AD変換の結果は0から1023の範囲で、入力電圧の大きさに比例します。したがって、AD変換の結果を元に戻して入力電圧を計算することができます。

AD変換の結果を解釈する際には、ノイズや誤差を考慮する必要があります。ノイズや誤差は、AD変換の結果に影響を与える可能性があります。したがって、AD変換の結果を平均化したり、フィルタリングしたりすることで、ノイズや誤差を軽減することができます。

実際の応用例と活用方法

# Raspberry PiとMCP3208を使用したAD変換技術は、さまざまな分野で応用できます。たとえば、温度センサー、圧力センサー、振動センサーなどのアナログセンサーからの信号を正確に測定するために使用できます。これにより、実世界のデータを収集して解析することができます。

また、IoTデバイスの一部としても使用できます。IoTデバイスは、センサーからのデータを収集してクラウドに送信し、データを解析して意思決定を行うことができます。Raspberry PiとMCP3208を使用したAD変換技術は、IoTデバイスの重要なコンポーネントとして機能します。

さらに、この技術は、自動化システム、ロボット工学、医療機器など、さまざまな分野で応用できます。たとえば、自動化システムでは、温度センサーからの信号を測定して、システムの制御を行うことができます。ロボット工学では、圧力センサーからの信号を測定して、ロボットの動作を制御することができます。医療機器では、生体信号を測定して、病状を診断することができます。

まとめ

Raspberry PiとMCP3208を使用してAD変換を行う方法を紹介しました。MCP3208は、8チャンネルのA/D変換ICで、8chのアナログ入力をデジタル信号に変換することができます。Raspberry PiとMCP3208を接続するには、SPIコミュニケーションを利用します。

この技術は、温度センサーなどのアナログセンサーからの信号を正確に測定するために使用できます。また、IoTデバイスの一部としても使用できるため、実世界のデータを収集して解析することができます。SPIコミュニケーションを利用することで、Raspberry PiとMCP3208の接続が簡単になります。

Pythonのspidevライブラリを使用してMCP3208を制御することで、AD変換の結果を取得することができます。取得したデータは、0から1023の範囲の数字で表され、アナログ入力の電圧を表します。このデータを解析することで、センサーからの信号を正確に測定することができます。

# を使用して、Raspberry PiとMCP3208の接続方法や、Pythonのソースコードを解説しました。SPIコミュニケーションやspidevライブラリの使い方を理解することで、AD変換を実現することができます。この技術を活用して、実世界のデータを収集して解析することができます。

よくある質問

Raspberry PiとMCP3208の接続方法は？

Raspberry PiとMCP3208を接続するには、SPI通信を使用します。MCP3208のVDDピンをRaspberry Piの3.3Vピンに接続し、VSSピンをRaspberry PiのGNDピンに接続します。次に、MCP3208のSCKピンをRaspberry PiのSCLKピンに接続し、MOSIピンをRaspberry PiのMOSIピンに接続します。最後に、MCP3208のMISOピンをRaspberry PiのMISOピンに接続し、CSピンをRaspberry PiのCE0ピンに接続します。

MCP3208のAD変換精度は？

MCP3208は、12ビットのAD変換精度を持ちます。これは、0から4095までの4096段階のデジタル値を出力できることを意味します。したがって、MCP3208は、0.024%の精度でアナログ信号をデジタル信号に変換できます。

PythonでMCP3208を制御する方法は？

PythonでMCP3208を制御するには、spidevライブラリを使用します。まず、spidevライブラリをインストールします。次に、Pythonプログラムでspidevライブラリをインポートし、MCP3208のSPI接続を設定します。最後に、MCP3208のAD変換を実行し、結果を取得します。

MCP3208のサンプリングレートは？

MCP3208のサンプリングレートは、100kspsです。これは、MCP3208が1秒間に10万回のAD変換を実行できることを意味します。したがって、MCP3208は、高速なAD変換を実行できます。
